Diagrama de gantt: o que é, para que serve e como fazer o seu

Última atualização em 25/10/2024

O diagrama de Gantt é uma ferramenta essencial no gerenciamento de projetos, amplamente utilizada para ilustrar a programação e o progresso das atividades ao longo do tempo.

Criado pelo engenheiro mecânico Henry L. Gantt no início do século XX, este tipo de gráfico de barras oferece uma visualização clara e intuitiva das tarefas, suas durações e interdependências.

Com o avanço das tecnologias e a crescente complexidade dos projetos modernos, o diagrama de Gantt se tornou ainda mais relevante, permitindo que gerentes de projeto planejem, monitorem e ajustem cronogramas de maneira eficiente.

Neste artigo, exploraremos a história, os componentes principais e as melhores práticas para a utilização do diagrama de Gantt, destacando sua importância na gestão eficaz de projetos! Confira:

O que é diagrama de Gantt

O Diagrama de Gantt é uma ferramenta de gerenciamento de projetos que permite visualizar o cronograma das atividades ao longo do tempo.

Ele apresenta as tarefas de um projeto em barras horizontais, com o comprimento de cada barra representando a duração da tarefa e a linha do tempo indicando quando cada tarefa começa e termina.

Esse diagrama ajuda os gestores a monitorar o progresso do projeto, identificar dependências entre tarefas e gerenciar prazos.

Origem do Diagrama de Gantt

O diagrama foi desenvolvido pelo engenheiro mecânico Henry Gantt no início do século XX, por volta de 1910-1915. Sua principal motivação era criar uma maneira mais eficiente de acompanhar e controlar o andamento de projetos industriais.

Originalmente, ele era desenhado à mão em papel, mas com o avanço da tecnologia, tornou-se uma ferramenta digital amplamente utilizada em softwares de gestão de projetos, como o Microsoft Project.

Para que serve o diagrama de Gantt

O Diagrama de Gantt é uma ferramenta essencial para o planejamento e controle de projetos, proporcionando uma visualização clara de todas as tarefas ao longo do tempo.

Ele permite que gerentes de projeto organizem e acompanhem as atividades de forma estruturada, ajudando em várias frentes, como:

Planejamento de tarefas: o diagrama ajuda a organizar todas as tarefas de um projeto, mostrando o que precisa ser feito, por quem e quando.

Visualização clara: cada tarefa é representada como uma barra em uma linha do tempo, permitindo que todos os envolvidos no projeto visualizem o cronograma completo de maneira simples e direta.

Alocação de recursos: com a visualização das tarefas e prazos, o Diagrama de Gantt facilita a distribuição eficiente de recursos, como equipe, materiais e tempo, evitando sobrecargas ou ociosidade.

Definição de prazos: ao organizar as atividades e suas dependências, a ferramenta ajuda na definição de prazos realistas, garantindo que os marcos e entregas sejam alcançados no tempo certo.

Monitoramento do progresso: ele permite o acompanhamento contínuo do status das atividades, identificando se o projeto está dentro do cronograma ou se são necessárias ações corretivas para manter o controle.

Além do Diagrama de Gantt ajudar em todas essas frentes, ele ainda possui diversos outros benefícios. Confira o tópico a seguir para saber mais!

Leia também o post sobre Configuração do Gráfico de Gantt no MS Project

Benefícios do Diagrama

Visualização clara do progresso do projeto

O Diagrama de Gantt oferece uma visão abrangente do cronograma de atividades, permitindo que gestores e equipes acompanhem facilmente o progresso de cada tarefa ao longo do tempo. Isso facilita a compreensão de quais etapas já foram concluídas e o que ainda está por vir, contribuindo para uma gestão mais eficiente.

Identificação de atrasos e problemas potenciais

Com o Diagrama de Gantt, é possível detectar rapidamente atrasos ou gargalos que possam impactar o andamento do projeto. A visualização das dependências entre tarefas permite identificar problemas potenciais antes que eles comprometam o cronograma geral, possibilitando ajustes preventivos.

Melhoria na comunicação entre membros da equipe

O Diagrama de Gantt melhora a comunicação entre os membros da equipe ao proporcionar uma representação clara do que cada pessoa está fazendo e quando. Isso reduz mal-entendidos, aumenta a transparência e promove uma melhor colaboração em torno das atividades e dos prazos.

Otimização do uso de recursos

Ao mostrar quando e como as tarefas serão realizadas, o Diagrama de Gantt ajuda na alocação eficiente de recursos. Com a visão do cronograma completo, os gestores conseguem distribuir o tempo e os esforços da equipe de maneira otimizada, evitando sobrecargas ou a ociosidade de recursos.

Diagrama de Gantt vs cronograma

O Diagrama de Gantt e o cronograma são ferramentas complementares no gerenciamento de projetos, mas possuem diferenças marcantes em sua estrutura e uso.

O Diagrama de Gantt é uma representação visual do cronograma, exibindo as atividades do projeto em barras horizontais que indicam suas durações e interdependências em uma linha do tempo.

Sua principal vantagem é a visualização clara de como as tarefas estão conectadas e como o projeto avança ao longo do tempo.

Com ele, é fácil identificar prazos, dependências entre atividades e acompanhar o progresso, tornando-o ideal para monitorar o andamento do projeto de forma interativa e acessível.

Por outro lado, o cronograma projetos é o planejamento detalhado das atividades, que pode ser representado de diferentes formas, como listas, tabelas ou planilhas. Ele detalha todas as tarefas necessárias para a conclusão do projeto, seus prazos e responsáveis, mas não precisa necessariamente incluir uma visualização gráfica das interações entre as tarefas.

Um cronograma oferece uma visão estruturada do plano de trabalho, porém, sem o componente visual, pode não ser tão intuitivo quanto o Diagrama de Gantt na hora de identificar as relações entre as atividades.

Agora que você já sabe todas as características e benefícios do Diagrama de Gantt, aprenda no tópico a seguir o passo a passo para construir o seu!

Leia também o post sobre Roadmap de projetos

Como fazer o diagrama de Gantt

Definir as tarefas do projeto

O primeiro passo é listar todas as tarefas envolvidas no projeto. Certifique-se de detalhar cada atividade necessária para completar o projeto, desde as tarefas mais simples até as mais complexas. Isso garante uma visão completa do trabalho a ser realizado.

Estabelecer a duração de cada tarefa

Depois de listar as atividades, determine quanto tempo cada uma delas vai levar para ser concluída. Isso inclui estimar os dias, semanas ou meses que serão necessários para cada tarefa, considerando feriados e possíveis obstáculos.

Definir as dependências entre tarefas

É importante identificar quais tarefas dependem de outras para serem iniciadas ou concluídas. Essas dependências são essenciais para garantir que o projeto flua de forma adequada e que o cronograma seja seguido sem problemas.

Organizar as tarefas em uma linha do tempo

Com as atividades, suas durações e dependências mapeadas, é hora de organizar tudo em uma linha do tempo. No Diagrama de Gantt, cada tarefa é representada por uma barra horizontal, cujo comprimento indica a duração da tarefa. As barras são organizadas ao longo de uma linha do tempo que representa os dias, semanas ou meses do projeto.

Atribuir recursos

Em seguida, associe as tarefas aos responsáveis por realizá-las. Isso facilita o acompanhamento de quem está responsável por cada atividade e ajuda na alocação eficiente de recursos humanos e materiais.

Monitorar e atualizar

O Diagrama de Gantt é uma ferramenta dinâmica, então, conforme o projeto avança, é importante atualizar as barras para refletir o progresso real das tarefas. Isso permite que gestores identifiquem rapidamente atrasos e ajustem o cronograma conforme necessário.

Recomendamos também o post sobre Diagrama de Pareto

Principais componentes

Os principais componentes de um Diagrama de Gantt incluem:

• Barras de tarefas: representam as atividades do projeto e mostram sua duração ao longo da linha do tempo. Cada barra corresponde a uma tarefa específica e seu comprimento reflete o tempo necessário para completá-la.
• Linhas de tempo: indicam os períodos em que as tarefas acontecem, geralmente organizadas em dias, semanas ou meses. Elas ajudam a visualizar o progresso e a sequência das atividades no cronograma geral.
• Dependências entre tarefas: mostram a relação entre as atividades, ou seja, quais precisam ser concluídas antes que outras comecem. Isso garante uma ordem lógica e organizada no projeto.
• Marcos (Milestones): são eventos importantes ou fases-chave que sinalizam o término de uma etapa crítica do projeto. Eles são representados por símbolos específicos no diagrama e não possuem duração.
• Duração das tarefas: refere-se ao tempo que cada tarefa leva para ser concluída. É um dos principais elementos do planejamento de projetos e controle do cronograma, já que afeta diretamente o prazo total do projeto.

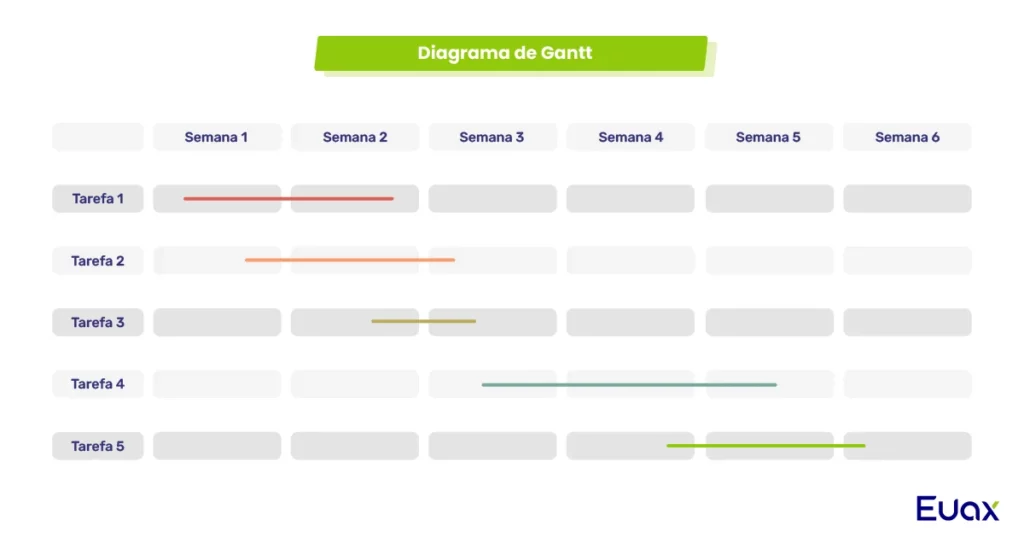

Exemplo de gráfico de Gantt

Este exemplo de Diagrama de Gantt ilustra cinco tarefas distribuídas ao longo de seis semanas, facilitando a visualização de suas durações e dependências. Cada linha representa uma tarefa específica, enquanto as barras horizontais coloridas indicam o tempo necessário para completá-las.

• Tarefa 1 inicia na semana 1 e termina na semana 2.
• Tarefa 2 começa na semana 1 e termina no início da semana 3.
• Tarefa 3 possui uma duração mais curta, ocorrendo no final da semana 2 e ínicio da semana 3.
• Tarefa 4 inicia na semana 3 e se estende até o meio da semana 5.
• Tarefa 5 começa no final da semana 4, terminando no ínicio da semana 6.

Gráfico de Gantt no Excel

Criar um Gráfico de Gantt no Excel é simples e pode ser feito com as ferramentas básicas de gráficos que o programa oferece. Veja abaixo o passo a passo:

Listar as tarefas

No Excel, crie uma tabela com as seguintes colunas: Tarefas, Data de Início e Duração (número de dias). Preencha as informações com as atividades do seu projeto, a data de início de cada uma e a quantidade de dias que cada tarefa vai durar.

Inserir um gráfico de barras empilhadas

Selecione as colunas de Data de Início e Duração (não selecione a coluna de tarefas ainda). Em seguida, vá até a aba Inserir, clique em Gráficos de Barras e selecione a opção Barras Empilhadas. Isso criará a base para o gráfico.

Ajustar as tarefas no gráfico

No gráfico de barras empilhadas criado, clique com o botão direito nas barras e escolha Selecionar Dados. Na janela que abrir, clique em Adicionar, e adicione a coluna das tarefas. As tarefas aparecerão como um eixo Y no gráfico.

Formatar as barras para criar o efeito de Gantt

Para criar o efeito de um gráfico de Gantt, o próximo passo é deixar as barras que representam as datas de início transparentes.

Clique em uma das barras (que representam o início das tarefas), vá em Formatar Série de Dados, escolha Preenchimento e selecione a opção Sem Preenchimento. Dessa forma, apenas as barras correspondentes à duração das tarefas ficarão visíveis, criando a aparência do Gráfico de Gantt.

Inverter a ordem das tarefas

Normalmente, as tarefas aparecem invertidas no eixo Y. Para corrigir isso, clique com o botão direito no eixo Y (onde aparecem os nomes das tarefas), selecione Formatar Eixo e marque a opção Categorias em ordem inversa.

Ajustar a linha do tempo

Por último, ajuste o eixo X (que representa o tempo). Clique no eixo X e defina os limites mínimos e máximos das datas de início e fim para que o gráfico de Gantt esteja bem dimensionado. Isso vai garantir que todas as tarefas sejam exibidas de forma clara.

Agora, você tem um Gráfico de Gantt no Excel, com suas tarefas organizadas em uma linha do tempo clara e visual!

Ferramentas para fazer o Diagrama

Microsoft Project

Uma das ferramentas mais populares para gerenciamento de projetos, que oferece funcionalidades robustas para criar e gerenciar gráficos de Gantt.

Excel

Embora não seja especializado, o Excel permite a criação de gráficos de Gantt de forma simples, como descrito anteriormente.

Trello com Power-Ups

O Trello é uma ferramenta de gerenciamento visual que, com plugins adicionais, pode ser adaptado para exibir gráficos de Gantt.

Asana

Uma plataforma de gerenciamento de projetos que inclui uma visualização de linha do tempo, permitindo a criação de gráficos de Gantt de forma intuitiva.

Smartsheet

Uma ferramenta baseada em planilhas que oferece modelos prontos para gráficos de Gantt e outras funcionalidades de gerenciamento de projetos.

Monday.com

Um software de gerenciamento de trabalho que permite a criação de gráficos de Gantt e o acompanhamento do progresso das tarefas.

Wrike

Oferece funcionalidades de visualização em gráfico de Gantt, além de recursos de colaboração e acompanhamento de projetos.

GanttProject

Um software gratuito e de código aberto dedicado à criação de gráficos de Gantt, com funcionalidades básicas para gerenciamento de projetos.

TeamGantt

Uma ferramenta online que facilita a criação e o compartilhamento de gráficos de Gantt, permitindo colaboração em tempo real.

ClickUp

Uma plataforma de gerenciamento de projetos que inclui uma visualização de gráfico de Gantt, além de diversas outras funcionalidades.

Você também vai gostar do Post sobre Diagrama de Ishikawa com modelo para baixar

Diagrama de Gantt em gerenciamento de projetos

O Diagrama de Gantt é uma ferramenta fundamental no gerenciamento de projetos, proporcionando uma visualização clara das atividades ao longo do tempo. Essa ferramenta permite que os gestores:

• Identifiquem Possíveis Atrasos: Ao visualizar as tarefas e seus prazos, é mais fácil detectar qualquer desvio do cronograma, possibilitando a tomada de decisões rápidas para mitigar atrasos.
• Alocem Recursos de Maneira Eficiente: Com uma visão abrangente das atividades, os gestores podem distribuir os recursos de forma equilibrada, garantindo que as equipes não fiquem sobrecarregadas e que cada tarefa receba a atenção necessária.
• Ajustem o Cronograma Conforme Necessário: A flexibilidade do Diagrama de Gantt permite que mudanças sejam facilmente incorporadas, assegurando que o projeto permaneça no caminho certo e dentro dos prazos estipulados.
